工程服務(wù)熱線
返回頂部塑膠跑道已經(jīng)是：不掉粒、耐磨損、易維護(hù)的時(shí)代！
1、運(yùn)動(dòng)的專業(yè)性
新型自結(jié)紋跑道以運(yùn)動(dòng)生物力學(xué)為依據(jù)，設(shè)計(jì)有獨(dú)特的閉孔性微泡彈性夾層，既能減緩運(yùn)動(dòng)員腳步著地時(shí)對(duì)人體各關(guān)節(jié)產(chǎn)生的沖擊力，又能使人體獲得源源不斷向前的動(dòng)能。完全達(dá)到國際田聯(lián)頒布的沖擊吸收率的達(dá)標(biāo)要求35%~50%，為國內(nèi)現(xiàn)場澆鑄型專業(yè)跑道結(jié)構(gòu)。
2、耐磨性
產(chǎn)品一改過去用EPDM（或PU）顆粒做為防滑面層的傳統(tǒng)工藝，達(dá)到了不掉粒效果，滿足了中國運(yùn)動(dòng)場地使用頻率高，使用強(qiáng)度大的特點(diǎn)。
3、美觀的實(shí)用性
表面凹凸的紋理均勻，摩擦系數(shù)一致、色性穩(wěn)定充滿質(zhì)感、線漆質(zhì)感強(qiáng)，不易脫落，耐磨，大大降低了維護(hù)成本，常用久新。
自結(jié)紋跑道的原理就是在混合型跑道或復(fù)合型跑道的防滑耐磨面層施工時(shí)，不加入任何的顆粒，而是更改了混合型跑道材料的特性，將混合型雙組分材料的自流平特性改變?yōu)樽越Y(jié)紋特性，即用調(diào)整配方后的混合型雙組分材料混合液直接噴涂于混合型或復(fù)合型跑道彈性層表面，使雙組分材料自發(fā)結(jié)成均勻、凸凹有致的防滑表面，用以代替原有EPDM顆粒或PU顆粒的功能。噴涂后的面層是由純膠組成的，粘結(jié)強(qiáng)度和耐磨強(qiáng)度都很高，里面不含任何的顆粒，使塑膠跑道解決了顆粒脫落的問題，加上噴涂的面層美觀新穎，深受認(rèn)可。

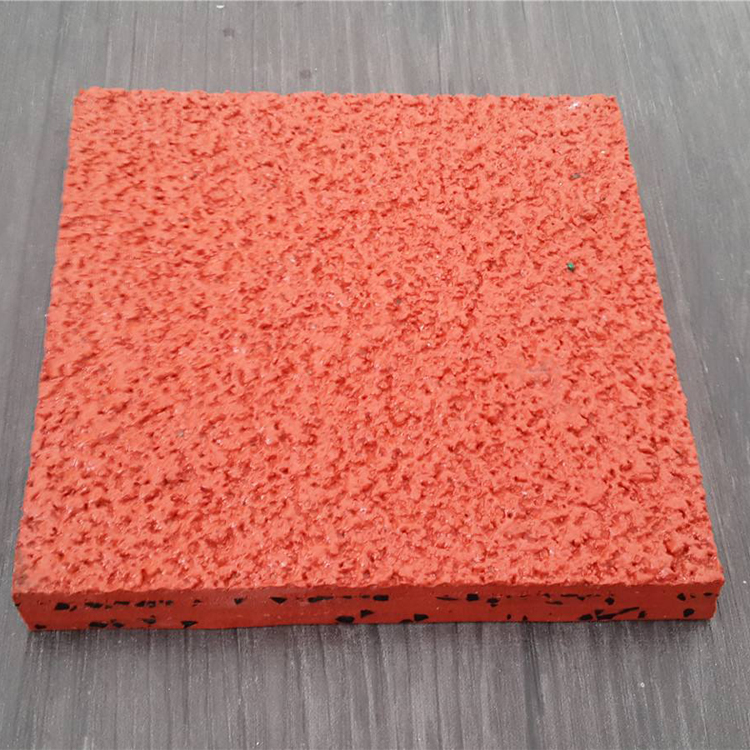

自結(jié)紋塑膠跑道材料介紹
1.超卓的耐候性 選用一起的防紫外線及抗老化助劑，使商品具有超卓的防老化、抗紫外線色變功用,色彩鮮艷耐久不退.2.超卓的耐磨防滑功用 選用更為耐磨的聚氨酯面層配方,替代EPDM顆粒作為防滑面層,配方添加特種助劑及金剛沙粉進(jìn)行噴涂，使面層構(gòu)成一種更為防滑耐磨的高低面,既保留了聚氨酯跑道材料耐侯、耐老化等傳統(tǒng)特征，又克服了傳統(tǒng)聚酯跑道易脫粒的老毛病.
3.超卓的施工功用: 選用專用機(jī)械噴涂,施工簡捷,可大大縮短施工時(shí)刻.
4.撤消EPDM顆粒后,工程本錢更為便宜.
5.材料環(huán)保，質(zhì)量更安穩(wěn)。
6.水泥基礎(chǔ)及瀝青基礎(chǔ)均可施工。

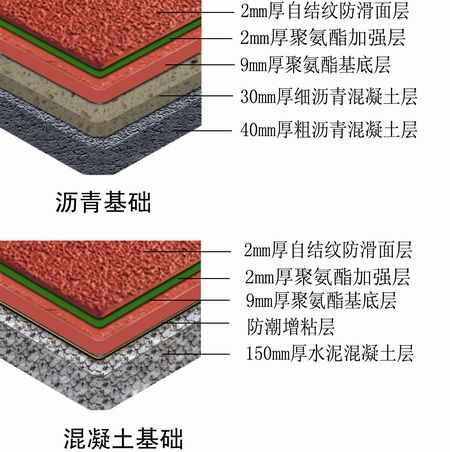

自結(jié)紋塑膠跑道施工工藝
1.田徑場的基礎(chǔ)要求
水泥強(qiáng)度達(dá)建筑混凝土C20強(qiáng)度以上，混凝土澆注后保水養(yǎng)護(hù)不少于7天，總養(yǎng)護(hù)期不少于28天，水泥混凝土基礎(chǔ)的厚度建議在
8cm～10cm厚。 平整坡度（3M直尺檢測其凹凸應(yīng)＜3㎜，合格率≥90%）和排水坡度（為減少積水建議橫向坡度7%）符合國際田聯(lián)場地手冊(cè)的技術(shù)規(guī)范。 瀝青混凝土基礎(chǔ)的密實(shí)度≥95%，強(qiáng)度大于25kg/cm2 ，瀝青混凝土道面施工結(jié)束后有十二～十五天的養(yǎng)護(hù)期。
2.跑道基礎(chǔ)的檢查和處理
檢查基礎(chǔ)面的強(qiáng)度及瀝青基礎(chǔ)面的密室度是否符合技術(shù)規(guī)范的要求，如果不符合規(guī)范要求，進(jìn)行補(bǔ)強(qiáng)或返工，不能強(qiáng)行施工留下隱患。
3.檢測場地平整度
用水澆遍全場，對(duì)于5～6分鐘內(nèi)尚不能排出的積水窩，用標(biāo)記劃出。對(duì)于水泥混凝土基礎(chǔ)，可用自流平水泥找平；而對(duì)于瀝青混凝土基礎(chǔ)，可以用固含＞46%的氯丁膠乳瀝青拌和高標(biāo)水泥及石英砂找平，也可用專用的補(bǔ)強(qiáng)瀝青找平。
4.地面處理
對(duì)于水泥混凝土基礎(chǔ)在彈性墊層鋪裝前：
?、儆?～3%濃度的稀釋草酸或鹽酸進(jìn)行酸洗，中和其酸堿度；
②在干燥后測基礎(chǔ)含水率，當(dāng)其基礎(chǔ)含水率＜8%時(shí)，即可用DD11樹脂進(jìn)行滲透強(qiáng)化，封堿，涂布，每平方米的用量在0.2～0.25kg，且避免在高溫下作業(yè)
用防水底漆涂刷于伸縮縫內(nèi)和兩側(cè)，再把填縫膠灌注于伸縮縫內(nèi)，比基面略淺2～3mm，固化后將其高出部分用手提沙磨機(jī)磨平。鋪設(shè)較薄場地（如3mm），須把伸縮縫兩邊基面約40mm寬磨低2個(gè)mm后進(jìn)行填縫處理。
6.彈性墊層的施工
對(duì)于大面積的場地，彈性層的攤鋪（可用兩種不同的材料及施工方法施工，第一種是用單組分膠漿，用攤鋪機(jī)施工；第二種方法為用TA14雙組分聚氨酯，按所規(guī)定的比例添加再生膠粒，人工攤鋪后待其固化后，其面根據(jù)要求用TA13或TA14聚氨酯做純聚氨酯罩面層，再做花漿防滑面漿等）建議用攤鋪機(jī)進(jìn)行攤鋪； 而對(duì)交通不便或小面積場地，也可用人工推鋪。將單組分聚氨酯膠漿拌和50～70%的再生膠粒（注：在此指的重量比）置于攪拌機(jī)充分拌和均勻后，即可攤鋪；對(duì)于邊角地帶，可人工大致刮平后用重力滾筒滾平。對(duì)于無法用攤鋪機(jī)進(jìn)行作業(yè)而需用人工作業(yè)的場地，建議其再生膠粒的填充量應(yīng)＜50%，而保證其自流平的特性，而且采用分道施工法，兩邊用木條或PVC條固定其厚度，人工用刮板稍刮后用滾筒滾平，所有接口處用5～7%的稀釋劑將膠漿稀釋，進(jìn)行灌漿補(bǔ)強(qiáng)。待其交聯(lián)固化后其面用單組分膠漿罩面厚度2mm。
7.無顆粒自結(jié)紋鋪設(shè)
自結(jié)紋面層為雙組分特殊聚氨酯材料(甲/乙組比例為1：2)。鋪設(shè)時(shí)按比例配料攪拌均勻后，放入特制噴槍中，均勻噴涂在清漿層上，要求厚度2mm，花紋大小均勻。
8.場地劃線
膠面鋪設(shè)完成后，全場做衛(wèi)生清潔工作，完成后即可開始劃線。按標(biāo)準(zhǔn)尺寸量度定位，用美紋紙沿界線兩邊貼在球場上，用劃線漆分兩道噴涂。
